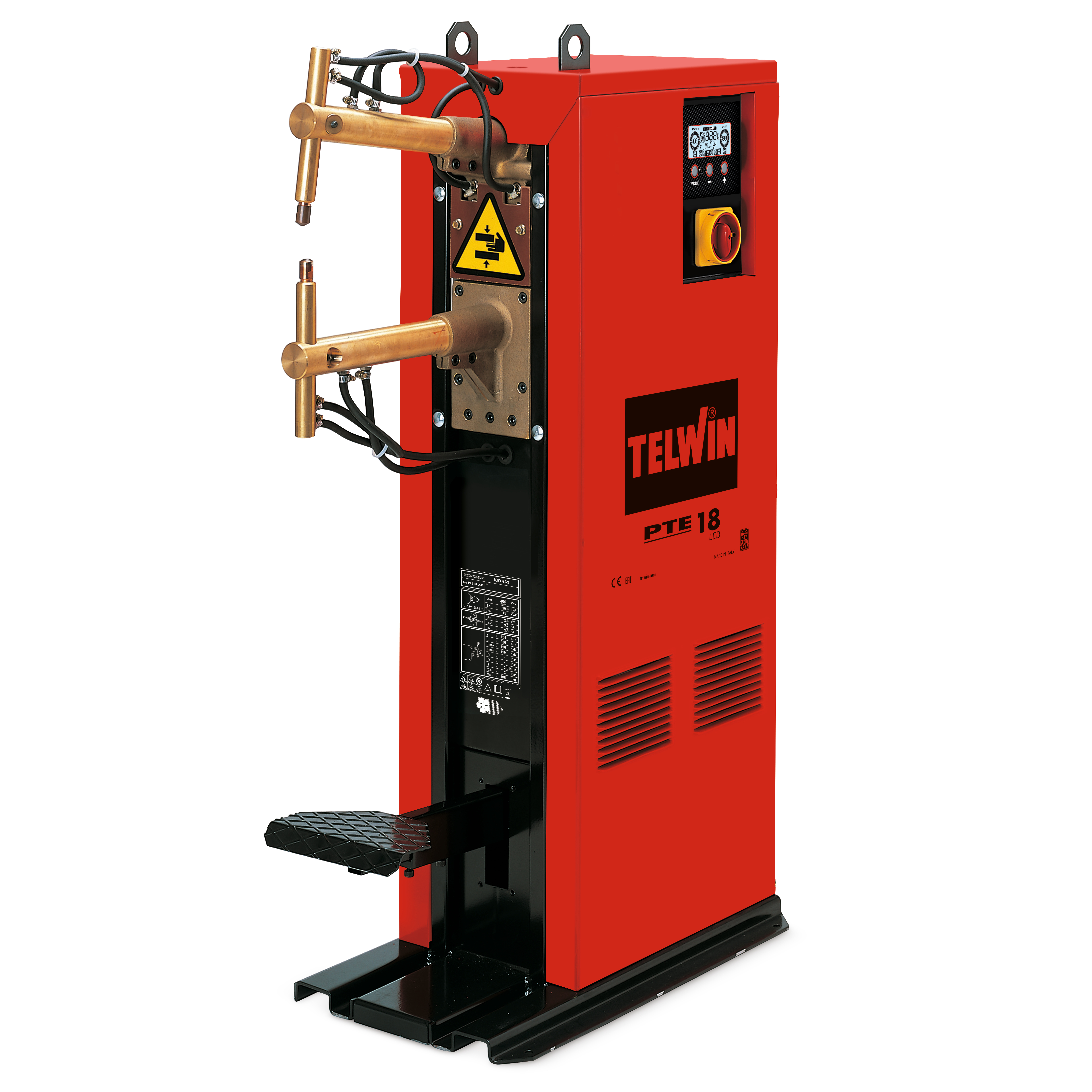

PTE 18 LCD

PTE 18 LCD

Download PDF Richiedi Info

Saldatrice a resistenza (puntatrice) a colonna, a braccio oscillante con azionamento meccanico, provvista di pannello digitale LDC multifunzione. Funzionamento in continuo e in pulsato su acciaio e inox, lamiere zincate.
Possibilità di operare in modalità EASY o EXPERT. Fino a 20 programmi di puntatura personalizzabili.
Regolazione della corrente di puntatura (%), tempo di puntatura (cicli), pressione e velocità di chiusura elettrodi, regolazione flusso aria per il rallentamento della chiusura bracci. Scelta di vari parametri del ciclo di puntatura.
Richiede il raffreddamento a liquido degli elettrodi e dei bracci.

Saldatrice a resistenza (puntatrice) a colonna, a braccio oscillante con azionamento meccanico, provvista di pannello digitale LDC multifunzione. Funzionamento in continuo e in pulsato su acciaio e inox, lamiere zincate.
Possibilità di operare in modalità EASY o EXPERT. Fino a 20 programmi di puntatura personalizzabili.
Regolazione della corrente di puntatura (%), tempo di puntatura (cicli), pressione e velocità di chiusura elettrodi, regolazione flusso aria per il rallentamento della chiusura bracci. Scelta di vari parametri del ciclo di puntatura.
Richiede il raffreddamento a liquido degli elettrodi e dei bracci.

Saldatrice a resistenza (puntatrice) a colonna, a braccio oscillante, con controllo digitale a microprocessore. Il pannello digitale LCD multifunzione consente di operare: in modalità EASY (impostazione della corrente e del tempo di puntatura); in modalità EXPERT (impostazione di diversi parametri di puntatura) con la possibilità di salvare fino a 20 programmi personalizzati. Funzionamento in continuo e pulsato garantisce ottime saldature sui vari tipi di acciaio.
Caratteristiche:

Regolazione della corrente di puntatura (%), tempo di puntatura (cicli), forza di chiusura degli elettrodi;
Scelta di vari parametri del ciclo di puntatura (tempo di accostaggio, tempo di rampa, tempo di saldatura, tempo di pausa e numero di impulsi);
Display LCD di facile lettura;
Azionamento meccanico a pedale;
Protezione termica con segnalazione.

Il modello richiede il raffreddamento ad acqua degli elettrodi e dei bracci.

CODICE

824050

TENSIONE DI RETE BIFASE

400 V

FREQUENZA DI RETE

50 / 60 Hz

CORRENTE DI PUNTATURA MAX

9700 A

TENSIONE A VUOTO MAX

2,6 V

POTENZA ASSORBITA MAX

22 kVA

POTENZA NOMINALE X=50%

15

FATTORE DI POTENZA (cosphi)

0,7

SPESSORE MAX PUNTATURA 2 LATI

3 + 3 mm

FORZA MASSIMA AGLI ELETTRODI

190 daN

SPORGENZA BRACCI

330 mm

RAPPORTO DI INTERMITTENZA

15 %

GRADO DI PROTEZIONE

IP20

DIMENSIONI

79 x 32 x 128 cm

PESO

118 kg

Immagine catalogo

Manuale Istruzioni

Elenco Ricambi

BRACCIO L=350MM

ELETTRODO DIRITTO STANDARD XP

XP2 KIT BRACCI 500 MM

XP3 KIT BRACCI 700 MM

ELETTRODO DIRITTO STANDARD XP

ELETTRODO RICURVO XP

PORTAELETTRODO XP

GRA 90 GRUPPO RAFFREDDAMENTO ACQUA

FLUIDO REFRIGERANTE PER G.R.A.

KIT TUBI AQUA

Saldatrice a resistenza (puntatrice) a colonna, a braccio oscillante, con controllo digitale a microprocessore. Il pannello digitale LCD multifunzione consente di operare: in modalità EASY (impostazione della corrente e del tempo di puntatura); in modalità EXPERT (impostazione di diversi parametri di puntatura) con la possibilità di salvare fino a 20 programmi personalizzati. Funzionamento in continuo e pulsato garantisce ottime saldature sui vari tipi di acciaio.
Caratteristiche:

Regolazione della corrente di puntatura (%), tempo di puntatura (cicli), forza di chiusura degli elettrodi;
Scelta di vari parametri del ciclo di puntatura (tempo di accostaggio, tempo di rampa, tempo di saldatura, tempo di pausa e numero di impulsi);
Display LCD di facile lettura;
Azionamento meccanico a pedale;
Protezione termica con segnalazione.

Il modello richiede il raffreddamento ad acqua degli elettrodi e dei bracci.

CODICE

824050

TENSIONE DI RETE BIFASE

400 V

FREQUENZA DI RETE

50 / 60 Hz

CORRENTE PUNTATURA MAX

9700 A

TENSIONE SECONDARIA A VUOTO

2,6 V

POTENZA ASSORBITA MAX

22 kVA

POTENZA ASSORBITA NOM.X=50%kVA

15

FATTORE DI POTENZA (cosphi)

0,7

SPESSORE MAX PUNTAT.2LATI

3 + 3 mm

FORZA MAX AGLI ELETTRODI

190 daN

SPORGENZA BRACCI

330 mm

RAPPORTO DI INTERMITTENZA

15 %

GRADO DI PROTEZIONE

IP20

DIMENSIONI (LxWxH)

79 x 32 x 128 cm

PESO

118 kg

Immagine catalogo

Manuale Istruzioni

Elenco Ricambi

BRACCIO L=350MM

443021

ELETTRODO DIRITTO STANDARD XP

690035

XP2 KIT BRACCI 500 MM

803101

XP3 KIT BRACCI 700 MM

803102

ELETTRODO DIRITTO STANDARD XP

690035

ELETTRODO RICURVO XP

690036

PORTAELETTRODO XP

443020

GRA 90 GRUPPO RAFFREDDAMENTO ACQUA

802043

FLUIDO REFRIGERANTE PER G.R.A.

802976

KIT TUBI AQUA

802954

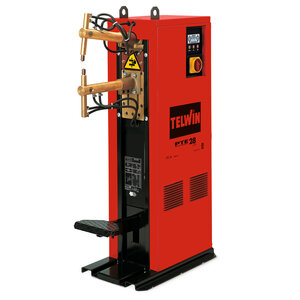

PTE 28 LCD
